Toolmanagement auf höchstem Niveau: Der Weg zu effizienten Prozessen

Anbieter zum Thema

PSI Software SE | Business Unit Discrete Manufacturing

Sack EDV-Systeme GmbH

Als der Automobilzulieferer Schabmüller 2013 einen Großauftrag mit knapp einer Million zu fertigender Bauteile im Jahr bekam, wurde für die vielen eingesetzten Werkzeuge ein Toolmanagement erforderlich. Der Hersteller entschied sich für den Service von Mapal und hat seither eine ganze Reihe von Projekten zusammen mit dem Werkzeughersteller umgesetzt.

Toolmanagement in der Praxis: Die Schabmüller Automobiltechnik GmbH (SMI) agiert überwiegend als Tier 2-Zulieferer, der für große Gießereiunternehmen Teile bearbeitet. Inzwischen ist auch eine Aluminiumschmiede zu den Auftraggebern dazugekommen. Bedeutendster Kunde ist der VW-Konzern. SMI liefert die ZSB-Zylinderkopfhauben, die aus einer linken und rechten Zylinderkopfhaube für den VW 3,0 Liter V-Konzernmotor bestehen, komplett montiert mit Nockenwellenlagerdeckel an den Kunden aus. Die jährliche Stückzahl liegt bei über 320.000 Satz.

Toolmanagement: Fokussierung auf Großserie macht Anpassungen nötig

Bevor es mit der Großserienproduktion richtig los ging, hat SMI ausschließlich mit Stand-alone-Maschinen produziert: Auf einem Bearbeitungszentrum mit einem Werker wurde jeweils ein Auftrag händisch abgearbeitet. Als SMI dann 2013 einen Auftrag zur Fertigung von Lagerrahmen für den VW-Konzern erhielt, der in einer Stückzahl von 970.000 Bauteilen produziert werden sollte, musste dafür die Fertigung umgestellt werden. „Uns war klar, dass das Werkzeugvolumen für uns nicht mehr zu handeln ist, wenn wir sieben oder acht Maschinen für den gleichen Auftrag ausrüsten“, berichtet Häckl. „Es wäre für die Produktionsleitung schwierig geworden, die Qualität der Werkzeuge im Auge zu behalten und deren Aufbereitung terminlich zu verfolgen. Die Produktion muss laufen und darf nicht stehen bleiben, weil irgendwo ein Werkzeug fehlt.“

Mapal einziger Werkzeuglieferant

Doch genau das war in der Vergangenheit passiert. So wurden zum Beispiel in einer Nacht fünf Bohrer verbraucht, und die Frühschicht startete mit einem letzten verbliebenen Werkzeug in den Tag. Was passiert war, ließ sich kaum nachvollziehen. An anderer Stelle führte fehlende Systematik bei der Werkzeugentnahme dazu, dass abgenutzte Werkzeuge zusammen mit neuen in der Schublade landeten und es zu Engpässen kam, weil das nicht rechtzeitig erkannt worden war. Geschäftsführer Häckl wird deutlich: „Aufgrund dieser mangelnden Verifizierbarkeit der Werkzeugentnahmen hatten wir immer wieder enorme Probleme in der Produktion.“

SMI brauchte einen Lieferanten, der die Werkzeuge bereitstellt, verwaltet und laufend optimiert. „Tiefgreifendes Wissen um die Werkzeugschneide ist bei uns natürlich vorhanden. Das ist wichtig, damit die Spezialisten beider Häuser die optimale Werkzeugauslegung auf Augenhöhe diskutieren können“, sagt Häckl. Dass Mapal mit dem Toolmanagement betraut wurde, war naheliegend, denn der Werkzeughersteller ist ein wichtiger Lieferant für Schabmüllers Produktion, in der viele PKD- und Vollhartmetallwerkzeuge zum Einsatz kommen.

Mapal-Rundum-Service

Toolmanagement-Dienstleistungen sind maßgeschneidert auf die Bedürfnisse des Kunden. Bei Schabmüller umfasst das Komplettpaket die Disposition der Werkzeuge, ihre Voreinstellung, Ausgabe und Wiederaufbereitung, technischen Support der Serienfertigung, Werkzeug- und Taktzeitoptimierungen sowie Standzeitoptimierungen. Die Werkzeugausgabe ist zentral in der Fertigung platziert. Neben einer Reihe von horizontalen Schubladenschränken aus dem Unibase-Programm hat Mapal bei Schabmüller auch Vertikalschränke installiert. Deren hohen Schübe bieten sich vor allem für große Komplettwerkzeuge an.

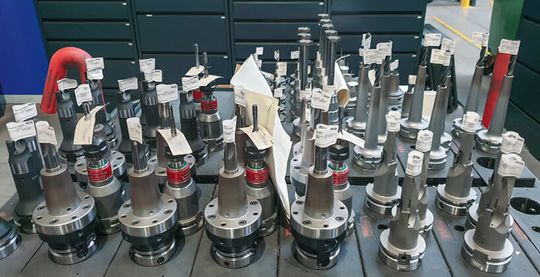

Die Werkzeugspezialisten kümmern sich um Werkzeuge, die repariert oder zum Nachschleifen geschickt werden müssen. Bei Bedarf werden neue Werkzeuge bestellt. Komplettwerkzeuge rüsten die Techniker in unmittelbarer Nähe zur Werkzeugausgabe auf und lagern sie mit den passenden Maßen ein, damit der Werker sie dem Automaten entnehmen kann. In einem separaten Regal werden stumpfe Werkzeuge abgestellt, die das Ende ihrer Standzeit erreicht haben.

Kontinuität und schnelle Reaktionszeiten durch optimiertes Toolmanagement

„Aufgrund der guten Erfahrungen ist Mapal regelmäßig bei der Werkzeugauslegung für neue Projekte einer der ersten Ansprechpartner“, betont Helmut Häckl. Er schätzt auch die kurzen Reaktionszeiten: „Wenn wir ein CAD-Modell zu Mapal schicken, bekommen wir von Stephan Streck sehr schnell Rückmeldung. Wenn es eilt, haben wir bereits nach drei bis vier Tagen ein Richtpreisangebot oder eine Rückmeldung über mögliche Lösungsansätze bei kritischen Werkzeugen.“ Als technischer Berater war Streck bereits bei der Einführung des Toolmanagements federführend mit dabei – eine Kontinuität, die beim Kunden ebenfalls gut ankommt.

Mit Digital Logistics alles im Blick

Schabmüller war eines der ersten Unternehmen, bei dem das Werkzeugdaten­management auf c-Com umgestellt wurde. Die Software ermöglicht eine durchgängige digitale Logistik und ist mit dem vorhandenen SAP-System verbunden. Für jede einzelne Materialnummer sind hier alle wichtigen Daten wie Meldebestände, Mindest- und Maximalbestände sowie Losgrößen hinterlegt. Wird dem Automaten ein Werkzeug entnommen, aktualisiert sich der Bestand im Dispocockpit binnen Sekunden. Eine praktische Hilfe ist die Visualisierung der Bestände mit einem Ampelsystem, mit dem kritische Werte auf einen Blick zu erkennen sind.

Optimales Toolmanagement: Überblick über tatsächlichen Werkzeugverbrauch

Seit Einführung des Toolmanagements hat SMI einen Überblick über seinen tatsächlichen Werkzeugverbrauch. „Früher wussten wir nie so richtig, wie hoch unsere Werkzeugkosten sind“, räumt Geschäftsführer Häckl ein. In einer gemeinsamen monatlichen Besprechung analysieren SMI und Mapal, was in der Produktion gelaufen ist. Die Daten decken Schwachstellen mit Werkzeugen auf, lassen aber auch Rückschlüsse auf Probleme mit der Maschine oder einzelnen Spindeln zu. Bei den Meetings werden die anstehenden Stückzahlen kommuniziert, um Werkzeuglieferungen vorausplanen zu können.

In enger Zusammenarbeit werden dabei die Prozesse verbessert. Neue Werkzeuge fährt SMI zunächst mit den von Mapal vorgegebenen Schnittdaten ein, die dann Schritt für Schritt optimiert werden, wie Albert Neumeier, Produktionsleiter SMI, berichtet. „Wenn wir dabei nicht weiterkommen, holen wir Mapal hinzu. In jedem Projekt gibt es Werkzeuge, die etwas knifflig sind und bei denen man die Frässtrategie etwas anpassen muss, um ans Ziel zu kommen.“

Bestätigung durch externes Audit

Dieses Jahr wurden auch die externen Firmen auditiert, die im Unternehmen tätig sind. Das Mapal Toolmanagement erfuhr dabei eine Bestätigung von unabhängiger Seite und erreichte auf Anhieb 98,5 von 100 möglichen Punkten. Die Auditoren würdigten die geprüften Prozesse als durchdacht und effizient.

Die Autorin Kathrin Rehor ist PR Project Manager bei der Mapal Dr. Kress KG.
