Qualitätsprüfung: Fehlerhafte Gussrohlinge automatisiert aussortieren

Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Wie die robotergestützte Prüfung von Gussrohlingen mittels Ultraschall automatisiert innere Qualitätsmängel aufdeckt bevor Schaden durch Fehlbestände und Bearbeitungsausschuss entstehen.

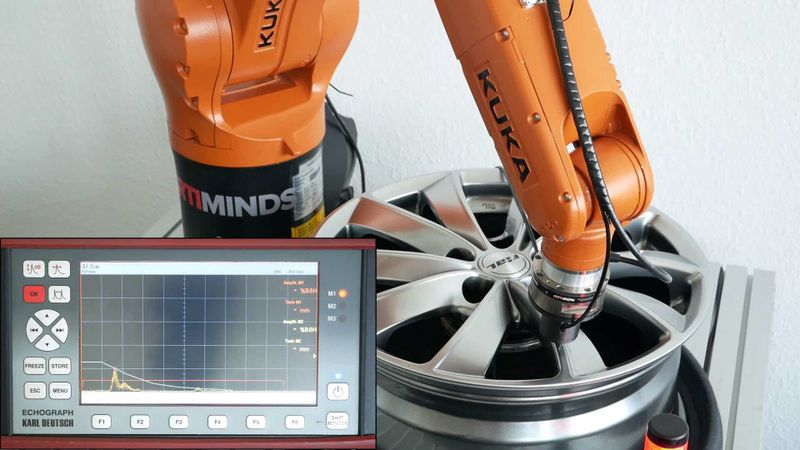

(Quelle: ArtiMinds)
(Quelle: ArtiMinds)

Mittels Ultraschall können Fehler in Bauteilen geortet und Fehlgrößen bestimmt werden. Durch eine robotergestützte Automatisierung der Qualitätsprüfung lassen sich Prüfkosten und Prüfzeit reduzieren sowie Messungen reproduzierbar machen. Die Softwarelösung von ArtiMinds Robotics unterstützt Unternehmen dabei, diese Aufgabe kraftgeregelt zu lösen und die Bahnplanung bei komplexen Bauteilen zu automatisieren.

Wie funktioniert die Qualitätsprüfung von Gussrohlingen mit Ultraschall?

 Die Ultraschallprüfung ist eine weit verbreitete zerstörungsfreie Prüfmethode, um Gussteile auf nicht sichtbare Fehlstellen wie z.B. Lunker, Poren oder Risse hin zu untersuchen. Da sich die akustischen Eigenschaften bei solchen Einschlüssen verändern, wird der Schallimpuls reflektiert und an den Prüfkopf zurückgesendet.

Gerade bei komplexen Bauteilgeometrien wird die Ultraschallprüfung meist noch manuell durchgeführt. Doch durch die Automatisierung des Vorgangs mit Hilfe von Robotern lassen sich Prüfkosten und Prüfzeit reduzieren sowie Messungen reproduzierbar machen.

Wichtig ist ein konstanter Anpressdruck des Prüfkopfes. Dies lässt sich mit einem Kraft-Momenten-Sensor sicherstellen. So kann der Roboter kraftgeregelt das Bauteil wie z.B. eine Felge abfahren und per Ultraschall nicht sichtbare Fehlstellen zerstörungsfrei nachweisen. Die Sensor- bzw. Prüfergebnisse werden automatisch und lückenlos dokumentiert.

Diese Software kann viel Zeit und Geld beim Umgang mit Gussrohlingen sparen

Softwarelösungen wie ArtiMinds RPS minimieren den Programmieraufwand bei komplexen Bauteilgeometrien. Die Roboterbewegung bzw. Bahn wird auf Basis des CAD-Objekts des Bauteils, das sich mit einem Klick importieren lässt, automatisch generiert. Dadurch vereinfacht sich die Programmierung und manuelles Einteachen von komplexen Trajektorien wird überflüssig. Zusätzlich unterstützen spezielle vordefinierte Programmbausteine das kraftgeregelte Abfahren des Bauteils, so dass die Ausrichtung des Prüfkopfes auf gekrümmten Oberflächen automatisch erfolgt, ohne dass eine Kamera integriert werden muss.
