Box statt Linie: So will Dürr das Fertigungslayout für Lackieranlagen revolutionieren

Anbieter zum Thema

PSI Software SE | Business Unit Discrete Manufacturing

Industrie Informatik GmbH

Die konventionelle und oftmals starre Linienfertigung in der Automobilindustrie stößt an ihre Grenzen. Um schneller auf Kunden- und Marktanforderungen reagieren zu können, muss die Produktion flexibler werden. Mit dem Konzept „Lackieranlage der Zukunft“ will Dürr das Fertigungslayout für Lackieranlagen revolutionieren.

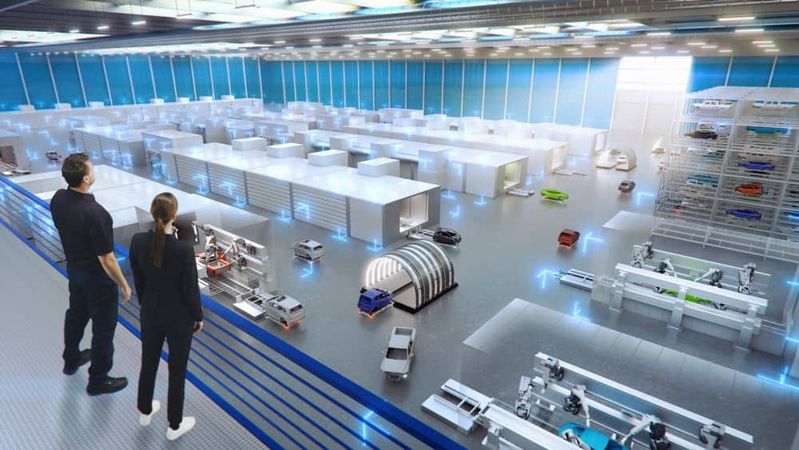

Die Lackieranlage von Dürr bricht mit dem traditionellen Linienlayout. Stattdessen wird die industrielle Automobillackierung erstmalig auf Boxen oder kurze Prozessabschnitte verteilt. Dadurch kann die Autoindustrie wesentlich flexibler lackieren. Darüber hinaus sparen diese Lackieranlagen Zeit und Material, erhöht die Verfügbarkeit und macht das Lackieren nachhaltiger, erklärt das Unternehmen.

Modellpaletten und Applikationsprozesse werden immer vielfältiger. Doch je breiter das Spektrum, das auf einer Linie lackiert wird, desto ineffizienter ist der Prozess. Das liegt an den starren Taktzeiten, die sich am größten Modell und dem Lack mit der längsten Applikationszeit orientieren. Könnten kleinere Karosserien schneller transportiert und leichter applizierbare Farben zügiger aufgetragen werden, würde das Zeit sparen und den Output erhöhen. Doch das lässt der fixe Takt der Linie nicht zu. Dieser Aspekt war einer von vielen, der Dürr dazu bewog, umzudenken und ein radikal neues Layout für zukünftige Anforderungen zu entwickeln.

„Mit der ‚Lackieranlage der Zukunft‘ denkt Dürr den Lackierprozess neu und überwindet die Grenzen der starren Produktionslinie“, erläutert Bruno Welsch, Vorstandsmitglied bei Dürr Systems. „Der neue Ansatz passt sich den Bedürfnissen der Hersteller an und ermöglicht einen flexiblen und effizienten Lackierprozess in jedem Produktionsszenario.“

Lackieranlagen mit Taktzeiten nach Bedarf

Die „Lackieranlage der Zukunft“ basiert darauf, die rund 120 Arbeitsschritte des Lackierprozesses in Boxen und kleinere Abschnitte aufzuteilen. Statt eines festen Takts werden die Prozesszeiten in jeder Box exakt an den Bedarf der einzelnen Karosserie angepasst. Möglich ist das durch parallel ablaufende Prozesse in den Boxen und durch das Zusammenspiel mit einem zentralen Hochregallager und dem fahrerlosen Transportsystem EcoProFleet, dem ersten speziell für Lackierereien entwickelten AGV (Automated Guided Vehicle). Gesteuert wird die Flotte von AGVs durch die Software DXQcontrol von Dürr. Sie führt das AGV mit der Karosserie intelligent zum jeweils nächsten Prozess und sichert eine effiziente Auslastung aller Boxen. So können die Karosserien vorausschauend sortiert, punktgenau zum richtigen Arbeitsplatz gebracht und abgeholt sowie am Ende in der vom Hersteller geplanten Sequenz an die Endmontage übergeben werden. Das Konzept erlaubt es auch, Kapazitäten einfach zu erweitern oder neue Modelle problemlos einzuschleusen. Anwendbar ist das revolutionäre Boxenkonzept im gesamten Decklack- und Arbeitsplatzbereich oder nur in ausgewählten Prozessschritten.

Weniger Ressourcen, mehr Effizienz

In der konkreten Umsetzung bedeutet das Boxenkonzept beispielsweise, drei Lackiervorgänge – den Innen- und die beiden Außenaufträge – in nur einer Kabine zusammenzufassen. Dieses von Dürr zum Patent angemeldete Konzept, die EcoProBooth, hilft, Prozesszeit einzusparen, da zwei der drei bisher üblichen Fördervorgänge entfallen. Die Verluste beim Farbwechsel lassen sich sogar um bis zu zehn Prozent reduzieren, wenn in einer Box ausschließlich eine Farbe appliziert wird – etwa der aktuelle „Highrunner“ Weiß. Das Aufteilen des Lackierprozesses auf Boxen verkürzt den Gesamtprozess, da die Applikationszeit auf das einzelne Fahrzeug abgestimmt ist. Diese Eigenschaften sorgen in Summe für reduzierte CO2- und VOC-Emissionen.

Auch die Gesamtanlagen-Verfügbarkeit steigt, denn eine Störung wirkt sich nur in dem betroffenen Boxenabschnitt aus und beeinträchtigt – anders als bisher –nicht die komplette Produktionslinie. In das variable Layout lassen sich zudem Sonderprozesse, wie eine Sonderfarbversorgung oder die oversprayfreie Zweiton-Lackierung, leichter und kosteneffizienter integrieren.

Für große wie kleine Produktionen adaptierbar

Das Konzept der „Lackieranlage der Zukunft“ ist auf die spezifischen Anforderungen unterschiedlicher OEMs ausgerichtet. Großen Volumenherstellern mit hoher Stundenleistung bietet es die Chance, neue Modelle und Technologien einfacher zu integrieren. Unternehmen, die Investitionsrisiken vermeiden wollen, ermöglicht es eine planbare Erweiterung von 24 Einheiten pro Stunde in zwei Schritten auf 48 und 72 Einheiten. E-Mobility-Newcomer können ihre Fertigung mit kleinen Stückzahlen starten und entsprechend der Nachfrage schrittweise ausbauen. Zudem ist das modulare Konzept Industrie-4.0-fähig. Mithilfe der Software-Produkte aus der DXQ-Familie von Dürr wird die Boxen-Lackierung zur Smart Factory. Zum Beispiel machen Dürr-Analyse-Tools Lackierprozesse transparenter und helfen dabei, die First-Run-Rate weiter zu erhöhen.
