Das beste Fertigungsmanagement nutzt nichts, wenn nicht die richtigen Werker die richtigen Daten erhalten. Wie Thyssenkrupp dies schafft.

• Grundvoraussetzung für den reibungslosen Ablauf der hochautomatisierten Produktion von Karossen im Thyssenkrupp System Engineering Werk Mühlacker ist ein ausgeklügeltes Informationssystem, das in Zusammenarbeit mit Samsung entwickelt wurde.

• Die Mitarbeiter erhalten zu jeder Zeit Einblicke in den aktuellen Stand der Produktion über zahlreiche, im gesamten Werk verteilte, Smart LCD Signage Displays von Samsung.

• Die Software MagicInfo von Samsung ermöglicht im Zusammenspiel mit dem Fertigungsmanagementsystem ADM (Assembly Data Management) von thyssenkrupp die Übertragung und Anzeige von Produktionsdaten in Echtzeit.

Thyssenkrupp System Engineering fertigt in Baden-Württemberg Karosserien für Elektroautos. Hergestellt werden diese hochautomatisiert von Robotern. Mühsame Handarbeit gibt es in dem Werk kaum. Gefordert sind die Mitarbeiter aber trotzdem, beispielsweise in der Qualitätskontrolle der einzulegenden und zu verarbeitenden Einzelteile oder bei der Programmierung und Optimierung der Maschinen. Damit das Personal einen Überblick über die Produktion behält und schnell auf Abweichungen reagieren kann, wurde ein ausgeklügeltes Fertigungsmanagement und ein Informationssystem im gesamten Werk installiert. Samsung lieferte dafür nicht nur die Displays, sondern mit MagicInfo das passende Content Management System für die Anzeige von Informationen nahezu in Echtzeit.

Thyssenkrupp System Engineering

Thyssenkrupp System Engineering ist eine operative Geschäftseinheit des Automotive Technology Segments von Thyssenkrupp, ein Systempartner für alle wesentlichen Komponenten der Prozessketten Karosserie und Antriebsstrang in der Automobilindustrie. Das Leistungsspektrum beinhaltet außerdem Automatisierungslösungen für elektrische Speicher- und Antriebssysteme sowie Lösungen für innovative Leichtbaukonzepte.

Autor: Christoph Emde, Senior Product Manager Smart Signage bei Samsung Electronics.

Von wegen beschaulich: So agil ist das Fertigungsmanagement in der Thyssenkrupp-Zukunftsfabrik

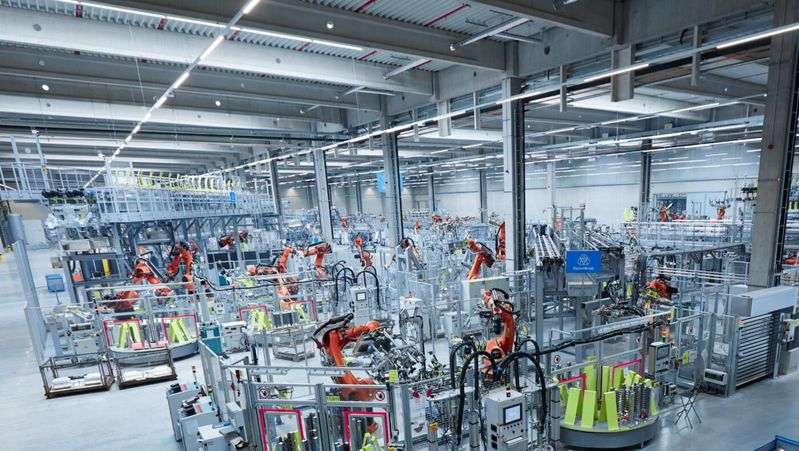

In Mühlacker, einer Kleinstadt im Nordwesten Baden-Württembergs, kann die Zukunft der industriellen Produktion bestaunt werden: thyssenkrupp System Engineering hat dort 2018 ein vollautomatisiertes Werk zur Fertigung von Karosserien eröffnet. Auf einer Fläche von 30.000 Quadratmetern bearbeiten etwa 250 Roboter mit modernsten Verfahren Einzelteile aus Aluminium und Stahl für die Automobilindustrie – 24 Stunden lang, an fünf Tagen der Woche.

Auf den langen Gängen zwischen den mit Drahtgittern abgetrennten Roboter-Zellen transportieren führerlose Transportsysteme die Aluminium- und Stahlteile für die Fertigung. Im hinteren Bereich des Werks steht ein 1500 Quadratmeter großes, ebenfalls vollautomatisiertes Hochregallager. Schwere Handarbeit ist hier passé, gefordert sind die Mitarbeiter aber dennoch: Sie überwachen die Produktion, passen bei Bedarf die Programmierung der Prozesstechnik an, prüfen die Qualität der gefertigten Teile oder bestücken die Maschinen mit Einzelteilen.

Keine Pausen für Bänder und Monitore

„In unserem Werk sind über 200 Mitarbeiter im Drei-Schichtbetrieb tätig“, sagt Nathalie Kiesel, Projektleiterin Digitaler Shopfloor bei thyssenkrupp System Engineering. Kiesel war federführend an der Entwicklung und Implementierung des Leitsystems beteiligt. Dabei beschäftigte sie sich nicht nur intensiv mit der neuesten Automatisierungstechnologie, sondern auch mit dem Wichtigstem, dem Faktor Mensch: Wie können die Mitarbeiter einen Überblick über die Ziele behalten und sich verantwortlich für ihren Bereich fühlen, wenn Kollege „Roboter“ den Großteil der Arbeit übernimmt?

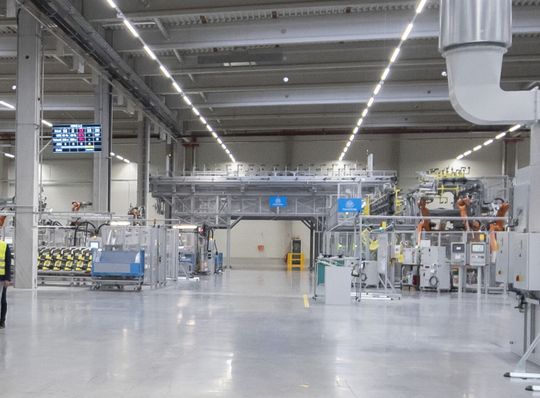

Kiesels Antwort: Mit Displays. Auf vier Metern Höhe hängen im gesamten Werk verteilt 50 Geräte der QMR-Serie von Samsung. Auf den 75 Zoll großen Displays werden der aktuelle Produktionsstatus in Zahlen sowie alle relevanten Kennzahlen der angrenzenden Fachbereiche abgebildet: Wie viele Karosserien wurden in der Schicht bereits produziert und welches Tagesziel soll erreicht werden. So haben die Mitarbeiter an jedem Ort der Halle einen Überblick über den aktuellen Produktionsstand.

Das Fertigungsmanagement informiert über ungeplante Stillstände

Daneben geben die Displays auch Warnhinweise: Steht ein Teil der Anlage aufgrund eines Fehlers still, erhält die Anzeige einen blinkenden roten Rahmen. Unterhalb der Geräte befindet sich auf Augenhöhe jeweils ein weiteres 55-Zoll-Display mit genaueren Angaben zu dem Problem: Welcher Teil der Anlage steht still? Wo liegt der Fehler und welcher Spezialist wird benötigt, um ihn beheben zu können? „Technische Ausfälle der Anlage werden von den Mitarbeitern sofort registriert“, sagt Kiesel. „Bei unserer schnellen Taktzeit ist es unabdingbar, dass Probleme umgehend bemerkt und die Spezialisten ohne Zeitverzug mit deren Behebung beginnen.“

Die Instandhaltungsinsel ist in der Produktionshalle der zentrale Anlaufort der Instandhaltungs- und Prozessexperten. Die Programmierungs-Spezialisten der Maschinen finden hier ihre Werkzeuge sowie ein Display in 75 Zoll, das ihnen spezifische Informationen zu ihren Arbeitsaufgaben liefert. Auf den Geräten werden detaillierte Informationen zu gerade stattfindenden Wartungsarbeiten angezeigt. Außerdem erhalten sie in Echtzeit genaue Informationen zu auftretenden Komplikationen in der Produktion. Die Mitarbeiter sehen auf einem Blick, wo das Problem liegt, welche Experten zur Lösung benötigt werden und welches Werkzeug sie dafür brauchen.

Industrie 4.0: Produktion der Zukunft in der Thyssenkrupp-Zukunftsfabrik

Als weiteres Informationszentrum haben Kiesel und ihre Kollegen einen Leitstand direkt in der Produktionshalle geschaffen. Dort finden regelmäßige Prozessanalysen und Schichtübergaben mit den Mitarbeitern und Führungskräften der Fachabteilungen statt. Die dafür benötigten Informationen zum aktuellen Produktionsstand, den Zielen sowie den aufgetretenen Problemen werden auf fünf Displays in 55 Zoll angezeigt. Zudem gibt es ein Touch-Display der PMF-BC Serie von Samsung in 55 Zoll, über das zusätzliche Informationen für die Besprechung abgerufen werden können. „Der interaktive Bildschirm schafft die Basis, Daten für die Problembehebung zu nutzen“, sagt Kiesel.

Das ausgeklügelte Informationssystem ist zentraler Bestandteil der Produktion im Werk in Mühlacker. Ohne dieses würden Probleme später bemerkt werden und die Mitarbeiter erhielten keine Nachricht, wo ihr Einsatz am dringendsten benötigt wird. Einen detaillierten Einblick in den aktuellen Produktionsablauf kann es allerdings nur geben, wenn aussagekräftige Daten in Echtzeit und verständlich angezeigt werden.

So kommen die Fertigungsmanagement-Daten auf die Bildschirme

„Transparenz können wir nur mit der richtigen Hardware in Kombination mit dem passenden Content Management System schaffen“, sagt Kiesel. „Bei Samsung hat uns das Gesamtpaket überzeugt.“ So ist in den Displays das Content Management System MagicInfo integriert. Die Software von Samsung ermöglicht nicht nur die zentrale Steuerung und Überwachung der auf den Displays dargestellten Inhalte, sondern auch die Anbindung an eine Datenbank. So nutzt Thyssenkrupp System Engineering für die digitale Produktionsüberwachung das firmeneigene Manufacturing Execution System ADM (Assembly Data Management).

Jeder Roboter und dessen untergeordnet geführtes Prozessgerät sammelt Daten über den eigenen Betriebszustand, seine Auslastung und die Qualität der durchgeführten Arbeitsschritte. Mit ADM werden diese Informationen in einer Datenbank gesammelt und ausgewertet. „Über unser System der Fertigungssteuerung erfassen wir permanent Maschinendaten und können sie darüber visualisieren“, sagt Kiesel. „ADM ermöglicht uns eine Echtzeitüberwachung der Produktion und Sicherstellung der Liefertreue, bei höchster Qualität zu möglichst niedrigen Kosten.“

Immer relevant Fertigungsmanagment- Daten auf dem „Bildschirm“: Wer festlegt, wer was sieht

Auf welchen Displays im Werk welcheFertigungsmanagement-Parameter angezeigt werden, legen die Administratoren über MagicInfo fest. Die benötigten Informationen werden ohne Verzögerung aus der ADM-Datenbank in Zusammenspiel mit dem Content Management System an die entsprechenden Displays übertragen, ausgewertet und angezeigt. „Der Support seitens Samsung bei der Anbindung von MagicInfo an die Datenbank war ein weiteres Kriterium, warum wir uns für diese Lösung entschieden haben“, sagt Kiesel. „Nach der Montage im Werk waren die Displays sofort einsatzbreit. Alles lief problemlos.“
