Prozesssicherheit unter der Lupe: Siebenwurst stand bei einem Spritzgießwerkzeug zur Herstellung eines Batterie­trägerkastens für elektrisch angetriebene Nutzfahrzeuge vor einer Entscheidung. Soll die aufwändige, bis zu 56 Millimeter tiefe Rippenstruktur in die rund vier Quadratmeter große Formplatte senkerodiert oder gefräst werden? Siebenwurst entschied sich für Letzteres und hat über die Hälfte an Zeit und viel Geld gespart. Und das dank der werkzeug- und prozesstechnischen Unterstützung von Moldino.

Die Herstellung negativer Rippen gehört im Kunststoffformenbau zum Tagesgeschäft. Doch nach wie vor werden diese meist in bewährter Weise senkerodiert, obwohl die Kosten gegenüber dem Fräsen höher sind. Denn viele scheuen das Risiko. Bei der Christian Karl Siebenwurst GmbH & Co. KG in Dietfurt an der Altmühl hat man den Schritt in Richtung Rippenfräsen vor einiger Zeit gewagt und nicht bereut.

Das oberpfälzische Hightech-Unternehmen spielt nicht nur in Sachen Werkzeugbau in der ersten Liga, sondern auch als Entwicklungspartner, Leichtbauspezialist und Full-Service-Komplettanbieter. „Obwohl wir noch zweigleisig fahren, gewinnt das Rippenfräsen bei uns zunehmend an Bedeutung. Zahlreiche Rippenfelder auf einer 2.200 x 1.900 mm großen Formplatte verteilt – das war schon eine kleine Herausforderung“, blickt Xaver Ferstl zurück. „Hinzu kam, dass wir hierbei zum großen Teil Nuttiefen von 56 mm fräsen mussten, was eine Auskraglänge von über 14 x D bedeutete.“

Mehr Prozesssicherheit: „U-Profile aus Alu sorgen für mechanische Stabilität“

Xaver Ferstl ist Leiter des Toolmanagements bei Siebenwurst. Was er anspricht, ist die großformatige Formplatte des Spritzgießwerkzeugs zur Herstellung eines Batterieträgerkastens für elektrisch angetriebene Nutzfahrzeuge. Denn die Geometrie dieses Batterieträgers hat es in sich. „Die Rahmenstruktur ist eine Kombination aus Aluminiumprofilen mit einer hinterspritzten Rippenstruktur“, erklärt Maximilian Siebenwurst, Mitglied der erweiterten Geschäftsleitung, der als Leiter der Abteilungen Projektmanagement und Konstruktion das Werkzeugprojekt HyFiVe von Anfang an begleitet hat. „Diese U-Profile sorgen einmal für mechanische Stabilität und verhindern ein Durchknicken. Zudem schützen sie bei einem Unfall die Batterie über die gesamte Länge hinweg vor punktuellen Aufprallkräften.“ Der häufig hiermit einhergehende Austritt von Elektrolyten zählt zu den Hauptursachen eines Brandes. Deshalb wurden zwei Rippenstrukturen übereinander kombiniert, was Siebenwurst eine lokal redundante Strukturauslegung nennt: „Die Rippenstruktur ist so ausgelegt, dass von ihr die Aufprallenergie zu großen Teilen absorbiert wird.“

Auswahl des richtigen Werkzeugs über Moldino-Quickfinder

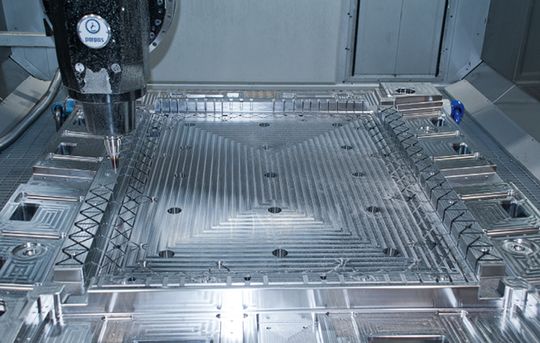

Mit der 5-achsigen Parpas Gantry XS steht Siebenwurst eine Portalfräsmaschine zur Verfügung, auf der sich aufgrund ihrer mehrere Meter langen Verfahrwege die Formplatte problemlos spannen lässt. Trotz ihrer beeindruckenden Größe, die einem kleineren Reihenhaus entspricht, fräst die Parpas XS mit ihrer HSK-63-Schnittstelle so genau, dass die bei den Rippen geforderte Toleranz von +/- 0,01 mm erreichbar war. Dass sie die Rippen fräsen konnten, war sich Xaver Ferstl sicher. Und an dieser Stelle kommen die Namen Moldino sowie Christian Gräml ins Spiel.

So hat die mit der von Moldino entwickelten Production50-Methode (P50) stets verbundene Wirtschaftlichkeitsberechnung nicht nur wesentlich zur Entscheidung beigetragen, dass Rippen im Hause Siebenwurst nicht mehr nur senkerodiert, sondern zunehmend gefräst werden. Darüber hinaus spielte sie beim HyFiVe-Projekt ebenfalls eine wichtige Rolle. Denn Xaver Ferstl hatte auch beim HyFiVe-Werkzeug von Anfang an eine ziemlich genaue Vorstellung davon, mit welchen Moldino-Fräsern, CAM-Strategien und Schnittdaten sich das Rippenfräs-Projekt am besten realisieren lässt. Die Auswahl des richtigen Werkzeugs war über die Moldino-Werkzeugdatenbank Quickfinder die leichteste Übung. Über den Quickfinder lassen sich zudem alle Werkzeugdaten einschließlich 3D-STEP- und 2D-DXF-Daten abrufen.

Prozesssicherheit war wichtiger Aspekt

Gemeinsam mit dem Prozessoptimierer Christian Gräml von Moldino hat Xaver Ferstl zunächst die grundsätzliche Vorgehensweise festgelegt – also an welcher Stelle der Platte mit dem Rippenfräsen begonnen wird und welche Schritte folgen. Die geeigneten Fräswerkzeuge waren somit schnell ausgewählt. Genau genommen war es nur ein Fräser, nämlich der ETMP-4040 mit 4 mm Durchmesser, aber in den beiden verschiedenen Längen 32 mm und 40 mm. Bei dem ETMP handelt es sich um ein 4-schneidiges Toruswerkzeug mit 1 Grad Konvexität. Dank der in einem PVD-Prozess aufgetragenen Nano-Schicht TH45+ ist mit diesem Fräser eine Hartbearbeitung von bis zu 60 HRC möglich – bei gleichzeitig sehr hohen Standzeiten.

Auch wenn bei diesem Projekt nicht vorgehärteter Vergütungsstahl 1.2738 gefräst wurde – die hohe Standzeit und die damit gewonnene Prozesssicherheit war ein wichtiger Aspekt. „Ein weiterer Vorteil ist, dass die Schneide des ETMP einen ovalen Schliff hat“, erklärt Christian Gräml. „Zwei Schneiden liegen auf Durchmesser und zwei Schneiden liegen unter Durchmesser, damit das Werkzeug sich beim Fräsen beruhigt und die Vibrationen vor allem im Hinblick auf die hohen Auskraglängen, gering bleiben. Ebenso im Eckbereich reagiert das Werkzeug wesentlich entspannter.“ Das ist gerade bei sehr großen Auskraglängen wichtig. „Denn wir mussten hier ja mit einer Auskraglänge von gut 14 x D fräsen. Also bis zu 56 mm tiefe Nuten mit einem 4-mm-Durchmesser-Fräser, was schon einem Drahtseilakt gleichkommt.“

Beim Rippenfräsen ist es generell und vor allem bei diesem Projekt wichtig, dass die Bearbeitung so effektiv wie möglich abläuft, betont Christian Gräml: „Wir haben uns hier deshalb für einen Schrupp-Schlicht-Schnitt entschieden und aus dem Vollen gefräst, was mit dem ETMP-Fräser problemlos möglich ist.“ Eine weitere Optimierungsarbeit betraf die Rippengeometrien. In Zusammenarbeit mit der hauseigenen Konstruktionsabteilung wurden die Konturen an einigen Stellen so verändert, dass diese besser zu fräsen waren.

Keinerlei Verschleiß sichtbar

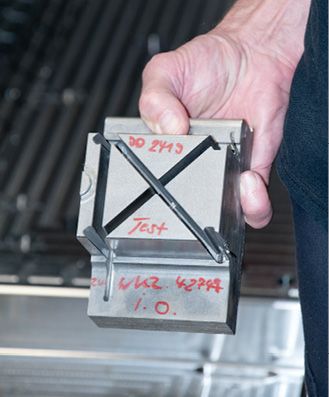

Bei den nicht so tiefen Rippen kam der etwas kürzere ETMP-Fräser zum Einsatz. Hier wurden die von Moldino vorgeschlagenen Standard-Schnittwerte gefahren. Bei den 56 mm tiefen Rippen war hinsichtlich Drehzahl, Vorschub und Tiefenzustellung hingegen noch etwas Feintuning erforderlich. „Denn es ging uns darum, dass sich jedes dieser Segmente in fünf Stunden Fräszeit bearbeiten ließ“, erklärt Xaver Ferstl. Schließlich war das die zuvor ermittelte Standzeit, bei der an der Schneide des langen ETMP-Fräsers noch keinerlei Verschleiß sichtbar war. Angestrebt wurde, dass nach jedem fertig auf Endmaß gefrästen Rippensegment ein Schwesterwerkzeug eingewechselt wird. Mit einem Testwerkstück in Form eines Segments wurden deshalb Versuchsreihen gefahren, um auf diese Bearbeitungszeit zu kommen. Mit einem Vorschub von 2,3 m/min bei knapp 10.000 U/min und einer Tiefenzustellung ap von 0,1 mm wurden pro Nest diese fünf Stunden exakt erreicht.

Der Autor Wolfgang Bahle ist freier Journalist aus München.
