Maschinenbau Das zeigt Klingelnberg auf der AMB 2024

Quelle: Klingelnberg 2 min Lesedauer

Anbieter zum Thema

KLINGELNBERG GMBH
PSI Software SE | Business Unit Discrete Manufacturing
Sack EDV-Systeme GmbH

Klingelnberg präsentiert auf der AMB 2024 seine jüngsten Entwicklungen, darunter die Höfler Stirnrad-Schleifmaschine Speed Viper, die Höfler Stirnrad-Wälzprüfmaschine R 300 sowie das Klingelnberg Präzisionsmesszentrum P 40.

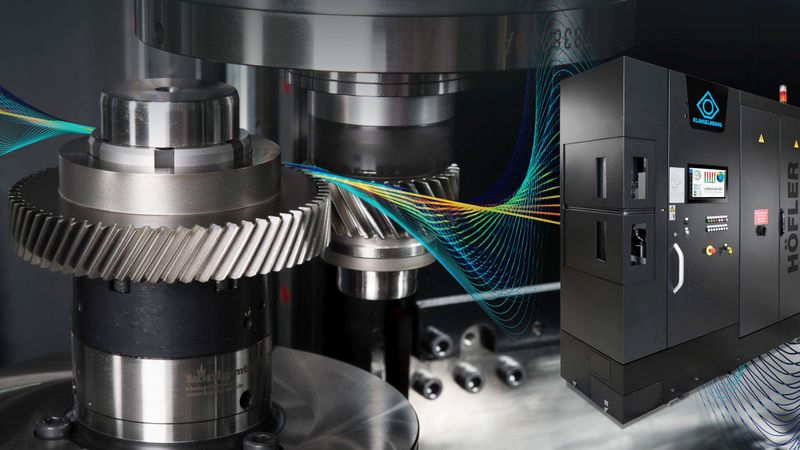

Mit der Messtechnik der Höfler Stirnrad-Wälzprüfmaschine R 300 lassen sich die Ursachen von Getriebegeräuschen ermitteln.(Bild: Klingelnberg)
Mit der Messtechnik der Höfler Stirnrad-Wälzprüfmaschine R 300 lassen sich die Ursachen von Getriebegeräuschen ermitteln.
(Bild: Klingelnberg)

Die Höfler Stirnrad-Schleifmaschine Speed Viper – mit Fokus auf hochproduktives Wälzschleifen in der Großserienproduktion – ist je nach individueller Anforderung in vier unterschiedlichen Maschinentypen erhältlich: Speed Viper 300 und 180 als Einspindel-Ausführung sowie Speed Viper² 180 und 80 als Doppelspindel-Ausführung. Abhängig vom Modell ist die Speed Viper für maximale Werkstück-Durchmesser von 80, 180 und 300 mm ausgelegt. Mit dem Doppelspindel-Konzept Speed Viper² werden kürzeste Nebenzeiten erreicht und somit die Produktivitätsanforderungen der Automobilindustrie erfüllt.

Zusätzlich kann die Speed Viper mit einer Teil- oder Vollautomation mit Automatisierungsschnittstelle nach VDMA 34180-Standard ausgerüstet werden. Die Maschinensoftware Gear Operator und eine prozessorientierte Bedienerführung mittels Wizard-Technologie erlauben eine einfache Handhabung selbst bei komplexesten Anwendungen. Nicht zuletzt garantiert eine modernste Antriebs- und Steuerungstechnik eine maximale Energieeffizienz.

Höfler Stirnrad-Wälzprüfmaschine R 300

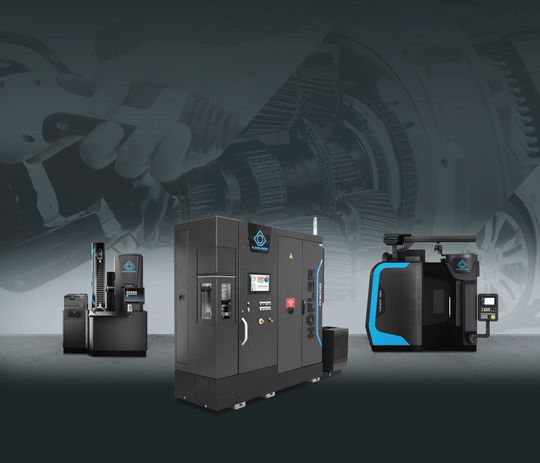

Die Elektrifizierung des Automobils hat zu einer grundlegenden Veränderung im Design und den Qualitätsanforderungen des Antriebsstranges von Pkws geführt. Damit einher geht die Forderung nach einer 100% Prüfung der Zahnräder im Getriebe, um Beanstandungen beim End-of-Line-Test zu minimieren. Ideal aufgestellt ist man hierzu mit dem Klingelnberg Produktportfolio, bestehend aus der Stirnrad-Wälzschleifmaschine Speed Viper, der Stirnrad-Wälzprüfmaschine R 300 sowie den Klingelnberg Präzisionsmesszentren. Klingelnberg Maschinen bieten die Lösung zur Fertigung und 100% Qualitätsprüfung hochgenauer Verzahnungen für den elektrischen Antriebsstrang.(Bild: Klingelnberg)
Die Elektrifizierung des Automobils hat zu einer grundlegenden Veränderung im Design und den Qualitätsanforderungen des Antriebsstranges von Pkws geführt. Damit einher geht die Forderung nach einer 100% Prüfung der Zahnräder im Getriebe, um Beanstandungen beim End-of-Line-Test zu minimieren. Ideal aufgestellt ist man hierzu mit dem Klingelnberg Produktportfolio, bestehend aus der Stirnrad-Wälzschleifmaschine Speed Viper, der Stirnrad-Wälzprüfmaschine R 300 sowie den Klingelnberg Präzisionsmesszentren. Klingelnberg Maschinen bieten die Lösung zur Fertigung und 100% Qualitätsprüfung hochgenauer Verzahnungen für den elektrischen Antriebsstrang.
(Bild: Klingelnberg)

Mit der Messtechnik der Höfler Stirnrad-Wälzprüfmaschine R 300 lassen sich zuverlässig die Ursachen von Getriebegeräuschen ermitteln. Aufgrund der kurzen Messdauer ist sie gut in jeden Fertigungsprozess zu integrieren und ermöglicht eine 100% Qualitätskontrolle der produzierten Zahnräder. Die R 300 ist für alle Verfahren der Wälzprüfung ausgelegt, die für eine Beurteilung des Lauf- und Geräuschverhaltens von Verzahnungen relevant sind. Hierzu zählen die Einflanken-Wälzprüfung, die Körperschall- und die Drehbeschleunigungsprüfung.
 Zusätzlich kann bei Bedarf auch eine Zweiflanken-Wälzprüfung durchgeführt werden. Die R 300 ermöglicht je nach Ausstattung das Prüfen von Rädern und Wellen, welches insbesondere für Bauteile aus dem eDrive-Antriebsstrang wichtig ist. Für das Prüfen der eDrive-Zwischenwelle zeigt Klingelnberg ein Verfahren zur Wälzprüfung beider Verzahnungen der Welle innerhalb eines Prüfzyklus. Dies erspart Zeit für ein zweimaliges Be- und Entladen sowie das Umrüsten der Maschine und reduziert die Prüfkosten.

Klingelnberg Präzisionsmesszentrum P 40 mit Hybridmesstechnik

Darüber hinaus stellt Klingelnberg das bewährte Präzisionsmesszentrum P 40 mit weiterentwickelter hybrider Messtechnik vor. Klingelnberg Hybrid Metrology steht für die intelligente Kombination von taktiler und optischer Messtechnik. Mit einer speziell für die Verzahnungsmessung entwickelten optischen Sensorik ist es nun möglich, neben der optischen Messung der Teilung auch die Welligkeit auf den Zahnflanken schnell zu erfassen.Der schnelle Wechsel zwischen dem taktilen Tastsystem 3D Nanoscan und dem optischen Sensor Hispeed Optoscan ermöglicht einen wirtschaftlichen Einsatz und ist somit die Basis für eine flexible, schnelle und hochgenaue Messwerterfassung unter allen Bedingungen.

Klingelnberg stellt aus auf der AMB in Stuttgart  (10. bis 14. September) in Halle 5, Stand B22.
