Metallverarbeitung Winkelköpfe: Ultraleicht und vielseitig

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

Big Daishowa Seiki Co. Ltd.
PSI Software SE | Business Unit Discrete Manufacturing
Sack EDV-Systeme GmbH

BIG Daishowa kündigt zwei neue leichte Winkelköpfe an: eine Version für Werkzeuge mit einem Durchmesser zwischen 0,25 und sechs Millimetern und eine Version, die für das Gewindeschneiden mit hohem Drehmoment optimiert ist.

Die neuen Winkelköpfe wurden für kleine Bearbeitungszentren mit einer BBT30-Maschinenspindel entwickelt und verfügen über eine hochpräzise BBT30-Schnittstelle. (Bild: BIG Daishowa)
Die neuen Winkelköpfe wurden für kleine Bearbeitungszentren mit einer BBT30-Maschinenspindel entwickelt und verfügen über eine hochpräzise BBT30-Schnittstelle.
(Bild: BIG Daishowa)

Mit Winkelköpfen von BIG Daishowa, Anbieter von hochwertigen Präzisionswerkzeugsystemen und -lösungen für die metallverarbeitende Industrie, können Anwender die Möglichkeiten ihrer vorhandenen Maschinen erweitern. Das Monoblock-Winkelkopfprogramm ermöglicht eine Komplettbearbeitung an schwer zugänglichen Werkstückbereichen ohne mehrmaliges Umspannen von Werkstücken. So können Produktionskosten gesenkt und die Flexibilität in der Produktion gesteigert werden, ohne in neue Maschinen investieren zu müssen. Diese Winkelköpfe sparen nicht nur Bearbeitungszeit, sondern beschleunigen auch die Produktionsabläufe.

Winkelköpfe gehören zur Kompaktserie

Mit einem Gewicht von weniger als zwei Kilogramm gehören die neuen Winkelköpfe zur Kompaktserie des Herstellers. Ihr reduziertes Gewicht macht sie kompatibel mit den automatischen Werkzeugwechslern (ATC) kleiner, dynamischer Maschinen wie denen von Fanuc und Brother. Dadurch werden diese Maschinen noch vielseitiger. Das geringere Gewicht ermöglicht eine schnellere Arbeitsweise des ATC, reduziert die Werkzeugwechselzeiten und verkürzt die Gesamtzykluszeiten – was zu einer höheren Produktivität führt.

Die neuen Winkelköpfe wurden speziell für kleine Bearbeitungszentren mit einer BBT30-Maschinenspindel entwickelt und verfügen über eine hochpräzise BBT30-Schnittstelle. Das Programm umfasst drei Varianten: für die allgemeine Bearbeitung, für das Gewindeschneiden mit hohem Drehmoment und für kleine Bohrungen.

Christian David, Vertriebsleiter bei BIG Daishowa, kommentiert: „Diese neuen Modelle erweitern unser Angebot an Winkelköpfen und bieten unseren Kunden eine größere Auswahl und Flexibilität beim Fräsen, Bohren, Reiben und Gewindeschneiden. Die CNC-Maschinen von Brother beispielsweise, die häufig in der Massenproduktion von kleinen Komponenten wie Ventilen und mechanischen Teilen eingesetzt werden, profitieren erheblich vom reduzierten Gewicht, und die kürzeren Werkzeugwechsel steigern die Produktivität.“

Design erhöht die Steifigkeit und Festigkeit

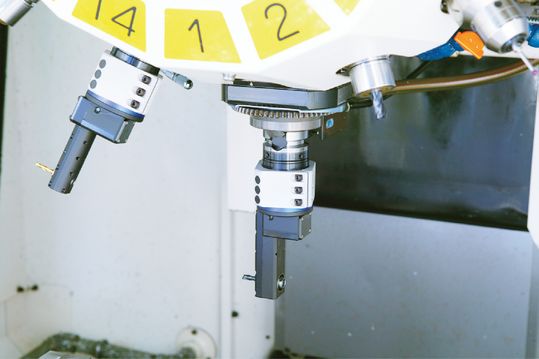

Die Winkelköpfe in Aktion.(Bild: BIG Daishowa)
Die Winkelköpfe in Aktion.
(Bild: BIG Daishowa)

Die Winkelköpfe zeichnen sich durch ein kompaktes Design aus, das den Überstand minimiert und sowohl die Steifigkeit als auch die Festigkeit erhöht. Eine neue Konstruktion mit berührungslosen Dichtungen bietet im Vergleich zu herkömmlichen Verfahren einen noch besseren Schutz vor Verunreinigungen durch Kühlmittel und Partikel. Zudem wird das Kühlmittel effektiv zur Schneidkante geleitet und kühlt mit diesem gleichzeitig den Winkelkopf, was zur Reduzierung von Geräuschen und Vibrationen beiträgt.

Die Leichtbau-Serie dieser Winkelköpfe wird aus einem hochlegierten Stahl gefertigt, darunter gehärtete und geschliffene Spiralkegelräder aus Chrom-Nickel-Stahl mit einem hochpräzisen Schrägkugellager, um ein höheres übertragbares Drehmoment zu gewährleisten. Die Leichtbau-Winkelköpfe können ab sofort bestellt werden.
