Automatisierte Fertigung: So werden Safety-Lösungen intelligenter

Anbieter zum Thema

PSI Software SE | Business Unit Discrete Manufacturing

Sack EDV-Systeme GmbH

Euchner, Anbieter von Sicherheitstechnik, zeigt auf der SPS 2022 neue Safety-Lösungen für die aktuellen Anforderungen der IoT-Welt.

Die Vernetzung von Produktions- und Steuerungsprozessen macht leistungsfähige Sicherheitstechnik erforderlich, die kommunikations- und netzwerkfähig ist. Als ein Anbieter derartiger Safety-Lösungen entwickelt Euchner Sicherheitsschalter und Sicherheitssysteme für die heutigen Anforderungen der IoT-Welt. Das Unternehmen wird auf der Messe SPS 2022 vom 8. bis 10. November in Nürnberg mit diesen Lösungen vertreten sein.

Mit dem flexiblen Türschließsystem MGB2 Modular bietet Euchner Sicherheitstechnik für den direkten Anschluss an Ethernet-Busprotokolle wie Profinet und Ethercat P. Die Möglichkeit zur Kommunikation über IO-Link ist zudem Standard bei allen neuen intelligenten Safety-Lösungen. Die Neuentwicklungen sind das sichere Schlüsselsystem CKS2 zum Sperren und Starten von Anlagen sowie der Sicherheitsschalter CTS. Neben den Neuheiten zeigt Euchner auf der Messe SPS auch seine bereits am Markt eingeführten Safety-Lösungen zum Schutz von Mensch, Maschine und Produktionsgut. Sie kommen seit vielen Jahren in vielen Industrien wie der Automobil- oder Logistikbranche, dem Werkzeug- und Verpackungsmaschinenbau oder der Lebensmittel- und Pharmaindustrie zum Einsatz. Neben Zuhaltungen und Zugriffsverwaltungssystemen umfasst das Portfolio unter anderem Tür-Erkennungen, Türschließsysteme und Bediengeräte.

Vielseitig einsetzbare Safety-Lösungen

Das neue sichere Schlüsselsystem CKS2 ist vielseitig einsetzbar. Denn es lässt sich zum Sperren und Starten von Maschinen und Anlagen, zur Berechtigungsvergabe, für die Anwahl einer Betriebsart oder als Schlüsseltransfersystem verwenden. Es ist nicht nur als kompaktes System mit integrierter Auswerteelektronik erhältlich, sondern auch als Submodul für den Einbau in das Schutztürsystem MGB2 Modular. Das CKS bietet für viele Aufgaben eine einfache Lösung – und ohne zeitintensive Programmierung. Ein Schlüssel lässt sich mehreren Schlüsselaufnahmen verschiedener Anlagen zuordnen. Das System ist zumal hinsichtlich der Anzahl an Schlüsseln flexibel skalierbar. Das CKS2 kann somit aufwendige Schlüsselwechselboxen und Schlüsselverteilstationen ersetzen. Durch den hochcodierten RFID-Schlüssel auf Transponderbasis gewährleistet das System hohen Manipulationsschutz sowie eine Sicherheitsstufe gemäß Kategorie 4/ PL e. Die Einbindung in die Gesamtsteuerung soll sich einfach gestalten. Denn die Konfiguration des Schlüssels erfolgt gleich zu Beginn, indem dieser an der Schlüsselaufnahme eingelernt wird.

Als Kompaktsystem ist die Anbindung an IO-Link über Gateways von Euchner möglich. Diese stellen relevante Diagnose- und Gerätedaten für die übergeordnete Steuerung bereit. So lässt sich beispielsweise auslesen, mit welchem Schlüssel die Bedienung der Anlage erfolgte. Als Submodul wird das Schlüsselsystem in das Schutztürsystem MGB2 integriert und so direkt an das Busmodul angebunden. Gemeinsam bilden die beiden Systeme ein starkes Duo, das eine Vielzahl an neuen Einsatzmöglichkeiten eröffnet.

MGB2 Modular für Ethercat P/ FSoE

Mehr Vernetzungsoptionen und das integrierbare Schlüsselsystem CKS als Submodul zählen zu den Neuheiten der Multifunctional Gate Box von Euchner. Die MGB2 Modular sichert Schutztüren und Zäune an Maschinen und Anlagen während gefahrbringender Maschinenbewegungen. Es ist modular aufgebaut und lässt sich daher individuell gestalten. Die MGB2 besteht aus einem Zuhaltemodul, darin enthaltenen Submodulen für Bedien- und Anzeigeelemente, optionalen Erweiterungsmodulen und dem Busmodul zur Anbindung an Profinet/Profisafe – und jetzt auch an Ethercat P/ FSoE. Die MGB2 Modular ist damit die erste Zuhaltung für das sichere Ethercat.

Das Busmodul MBM ist sozusagen der „Kopf des Systems“. Denn hier laufen alle Informationen der angeschlossenen Module zusammen und werden an die Steuerung der Anlage übertragen. Die Diagnose- und Kommunikationsfunktionen in Form von Ethercat- oder Profinet-Meldungen und der integrierte Webserver versprechen einen schnellen und detaillierten Überblick über den Status des Geräts. Andererseits übermittelt die Steuerung ihre Signale über das Busmodul an die angeschlossenen Systemmodule, um beispielsweise die Zuhaltung anzusteuern oder eine Leuchte einzuschalten.

Kleine Abmessungen, hohe Zuhaltekraft, flexibler Einbau

Der Sicherheitsschalter CTS besticht durch eine hohe Zuhaltekraft, ein kompaktes Design und eine flexible Montage. Die geringen Abmessungen von 135 x 31 x 31 mm zeichnen ihn ebenso aus wie seine hohe Zuhaltekraft von 3'900 N. Mit drei verschiedenen Montagerichtungen und dem schwimmend gelagerten Universalbetätiger ist der CTS vielseitig einsetzbar – egal ob für Schwenk- oder Schiebetüren oder für kleinste Türradien. Eine Fluchtentriegelung kann jederzeit nachgerüstet werden. Der transponderbasierte Sicherheitsschalter gewährleistet die höchsten Sicherheitsanforderungen der Kategorie 4/ PL e gemäß EN ISO 13849-1 und EN ISO 14119.

Der CTS punktet außerdem durch seine hohe Flexibilität. Entwickelt als Schalter mit „FlexFunction“ vereint der CTS verschiedene Funktionen in einem Gerät, die sonst nur in einzelnen Varianten zu finden sind. Der CTS lässt Anwendern somit die Wahl, für welche Funktion er eingesetzt werden soll – ob mit oder ohne Überwachung der Zuhaltung, ob hoch- oder niedrigcodierte Auswertung des Betätiger-Codes. Die Funktionsauswahl erfolgt hierbei über den passenden Betätiger. Neben intelligenter Kommunikation in der Reihenschaltung von Euchner-Geräten bietet der neue Schalter die Anbindung an IO-Link.

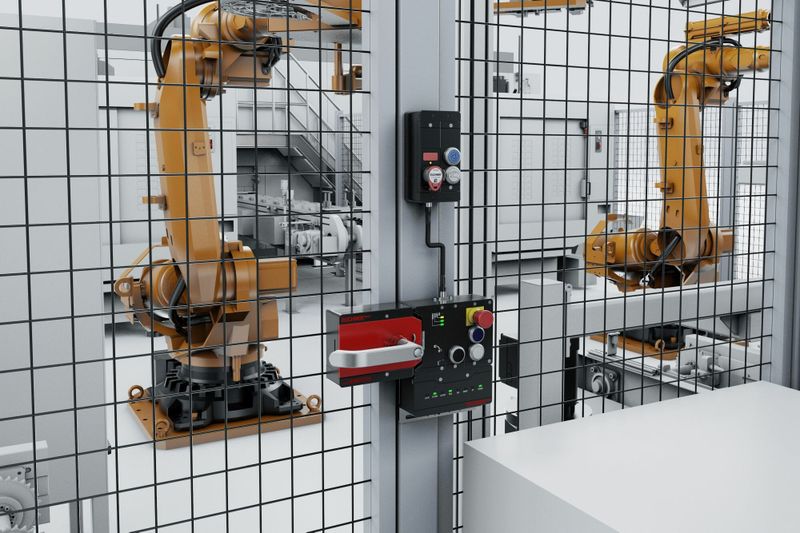

Bild oben: Die MGB2 Modular bietet einen hohen Individualisierungsgrad und vielfältige Vernetzungsoptionen. Neu ist die Anbindung an das Busprotokoll Ethercat P/ FSoE sowie das integrierbare Submodul CKS – einem Schlüsselsystem zum sicheren Sperren und Starten von Maschinen und Anlagen. Bildquelle: Euchner GmbH + Co. KG

Euchner auf der SPS: Halle 7, Stand 280

Weitere Informationen: https://www.euchner.de/de-de/
